AutoCAD donatı poz, metraj ve CSV aktarma

DMTPRO LISP

DMTPRO (DemirMetrajPro) ile AutoCAD içindeki donatı bloklarını mapping ile eşleştir, alana göre topla, kiriş-kolon adına bağla, CSV aktar ve çizim içine tablo oluştur.

DMTPRO İndirKurulum
Ana komutDMTPRO
Yardımcı komutDMTKNTRL
İlk adımMapping gerekir
Zorunlu alanPOZ

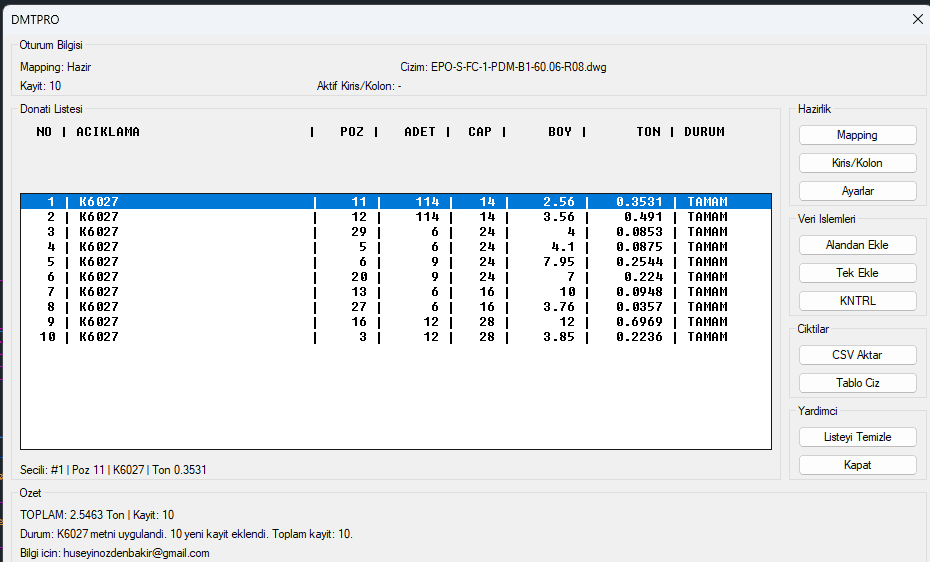

DMTPRO ana ekranı

Mapping, toplu ekleme, tekli ekleme, kiriş-kolon ilişkilendirme, CSV aktarma, tablo çizme ve kayda git akışları tek panel üzerinden yönetilir.

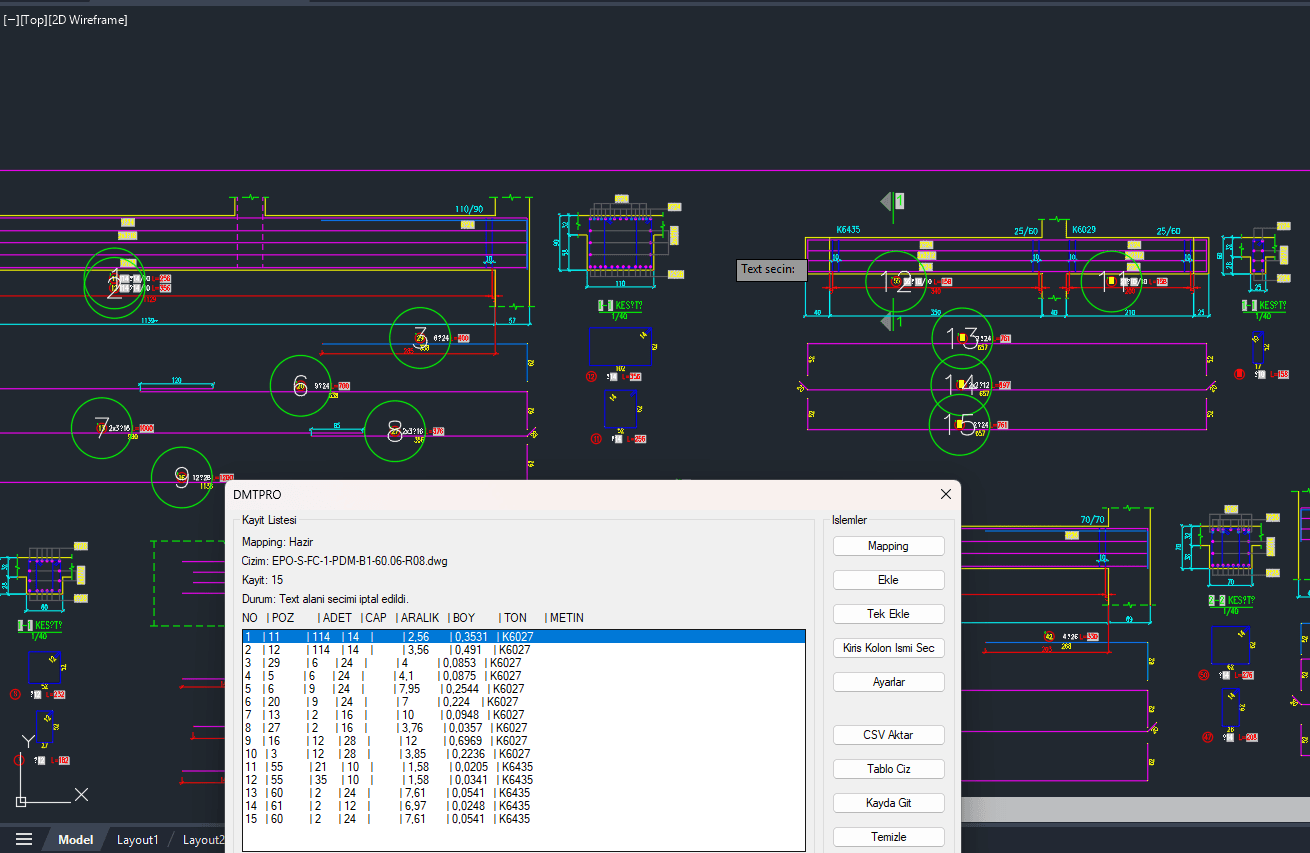

DMTPRO arayüzü ve çizim içinde kiriş kolon ismi seç işlemi
Ana açıklama

Donatı kayıtlarını elle toplamak yerine kontrollü akışa bağlar.

DMTPRO (DemirMetrajPro), donatı verilerini tek tek elle toparlamak yerine, çizim üzerindeki blokları sistemli şekilde okuyup kayıt listesine almanızı sağlar. İlk aşamada blok attribute alanları Mapping ekranında eşlenir. Ardından seçili alan içindeki hedef bloklar toplu veya tekli şekilde işlenebilir. İstenirse çizim üzerindeki bir text seçilip ilgili alanla ilişkilendirilerek kayıtlar kiriş/kolon adıyla gruplanabilir. Oluşan veriler CSV olarak dışa aktarılır ve çizim içine tablo olarak da yerleştirilebilir.

Video alanı, link eklendiğinde kurulumdan CSV çıktısına kadar gerçek kullanım akışını tek blokta gösterecek şekilde hazırlandı.

İndirilen paket içeriği

Kurulum için tek dosya yeterlidir.

DMTPRO için dağıtım dosyası DMTPRO.VLX olarak sunulur. AutoCAD içinde yükleyip doğrudan kullanabilirsiniz.

VLXÖnerilen

DMTPRO.VLX

Paketlenmiş dağıtım sürümü

Son kullanıcıya kurulum ve dağıtım için uygun formattır.

DMTPRO.VLX İndir

DMTPRO.VLX indir

E-posta adresin karsiliginda indirme linki gonderilir.

Spam gondermeyiz. Istedigin zaman cikabilirsin.

Öne çıkan özellikler

Attribute okuma, saha ayrıştırma ve raporlama tek akışta.

Attribute tabanlı mapping sistemi

POZ alanı zorunlu, diğer alanlar esnek eşlenebilir

Seçili alanda toplu kayıt ekleme

Tek tek seçimle tekli kayıt ekleme

Text seçerek kayıtları kiriş/kolon adına bağlama

Çıktıları CSV olarak alma

Çizim içine tablo çizme

Kayıt üzerinden ilgili elemana yakınlaşma / kayda gitme

Aynı oturum içinde kayıt listesini yönetme

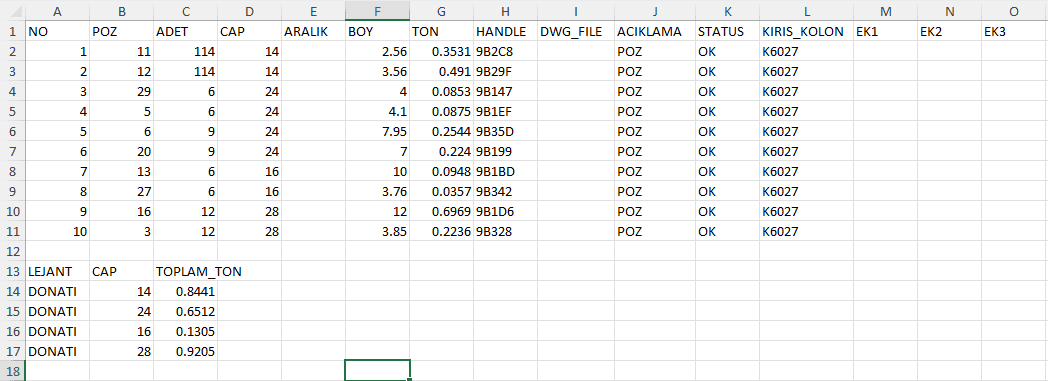

CSV çıktı düzeni

Kayıt detayları ile çap bazlı lejant özeti aynı dosyada yer alır. Böylece hem saha kayıtlarını hem de toplam ton özetini Excel üzerinde hızlıca filtreleyebilirsiniz.

DMTPRO CSV çıktısında poz, adet, çap, boy, ton ve kiriş kolon kolonları
Kurulum

Yükle, komutu çalıştır, mapping ile başla.

DMTPRO.VLX dosyasını AutoCAD içinde yükleyip komutu çalıştırmanız yeterlidir.

  1. 1DMTPRO.VLX dosyasını bilgisayarınıza indirin.
  2. 2AutoCAD içinde APPLOAD komutunu çalıştırın.
  3. 3DMTPRO.VLX dosyasını yükleyin.
  4. 4Komut satırına DMTPRO yazarak aracı başlatın.
  5. 5Sık kullanacaksanız dosyayı Startup Suite'e ekleyerek AutoCAD açılışında otomatik yükletebilirsiniz.
Not

AutoCAD güvenli yükleme ayarları açıkken özel uygulamaların trusted path içinden çalıştırılması gerekir.

Nasıl kullanılır

Mapping'den CSV'ye uzanan işlem sırası nettir.

1. Mapping oluştur

İlk kullanımda blok içindeki alanları DMTPRO veri yapısına bağlayın. POZ zorunludur; CAP, ADET ve BOY alanlarını da eşlemeniz önerilir.

2. Kayıt ekle

Ekle ile alan içindeki blokları topluca, Tek Ekle ile blokları tek tek kayıt listesine alabilirsiniz.

3. Kiriş-kolon ilişkilendir

İlgili texti seçip alanı tarayarak kayıtları kiriş, kolon veya saha ismiyle gruplayabilirsiniz.

4. CSV aktar ve tablo çiz

Toplanan kayıtları CSV dışa aktarımıyla alın veya çizim içine tablo olarak yerleştirin.

5. Kontrol ve temizlik

DMTKNTRL ile saha kontrolünü hızlandırın, Temizle ile mevcut oturum kayıtlarını sıfırlayın.

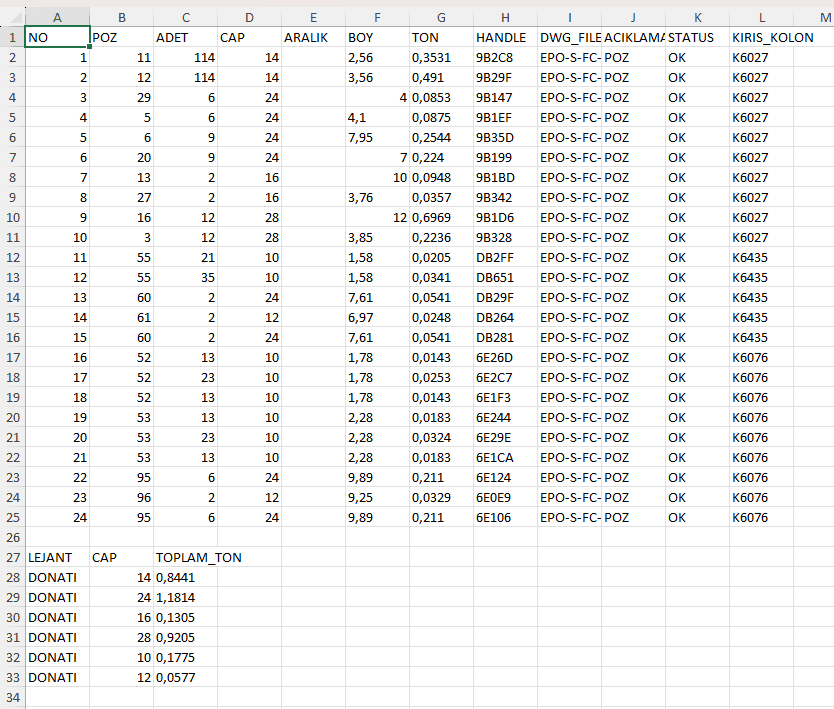

CSV çıktısı açıklaması

Kayıt detayları ve çap özeti tek dosyada toplanır.

Bu çıktı sayesinde hem kayıt detaylarını hem de çap bazlı toplam ton özetini tek dosyada görebilir, Excel üzerinde hızlı filtreleme ve kontrol yapabilirsiniz.

Ana CSV kolonları

NOPOZADETCAPARALIKBOYTONHANDLEDWG_FILEACIKLAMASTATUSKIRIS_KOLON

CSV sonundaki lejant özeti

LEJANTCAPTOPLAM_TON

Çizim içi tabloda görünen ana kolonlar

NOPOZADETCAPARALIKBOYTONACIKLAMA

Alt satırda toplam ton bilgisi gösterilir.

Kimler için uygun

Teknik ofis ve proje tarafında doğrudan işe yarar.

Donatı metrajı yapan teknik ofis ekipleri

Attribute'lü bloklarla çalışan proje ekipleri

Kiriş/kolon bazında veri ayrıştırmak isteyen kullanıcılar

CSV ve çizim tablosunu birlikte kullanmak isteyenler

Sık sorulan sorular

Kurulum ve kullanımda en kritik başlıklar.

DMTPRO hangi komutla çalışır?

Ana komut DMTPRO'dur. Yardımcı kontrol komutu ise DMTKNTRL olarak kullanılır.

İlk açılışta neden mapping gerekir?

Her projede block attribute isimleri değişebilir. Mapping ekranı, proje alanlarını DMTPRO veri yapısına bağlamak için gerekir.

Hangi alanlar kritik?

POZ alanı zorunludur. CAP, ADET ve BOY alanlarının da eşlenmesi tavsiye edilir.

CSV çıktısında neler bulunur?

Poz, adet, çap, boy, ton, handle, DWG dosya adı, açıklama, durum ve kiriş-kolon bilgileri yer alır. Ek olarak çap bazlı toplam ton özeti de verilir.
