DMTTXTMAP - AutoCAD Donatı Text Eşleme ve Filtreleme Lispi

Bu LISP ne yapar?

DMTTXTMAP, özellikle çizimde attribute blok yerine serbest text kullanılan projelerde donatı bilgisini düzenli hale getirmek için hazırlanmış bir ön hazırlık aracıdır. Mantığı, metin içindeki parçaları tek tek tanıyıp bunları POZ, ADET, CAP, ARALIK, BOY, CARPAN, KONUM, ALT_UST, ILAVE, DEMIR_TIPI ve ACIKLAMA gibi alanlara eşlemektir. Böylece dağınık text notlarını daha kontrollü bir veri akışına sokar ve sonraki metraj aşamalarını hızlandırır.

**Ana komut: DMTTXTMAP** Araç tek ana komutla açılan bir DCL panel üzerinden çalışır. Panelde önce hangi popup alanının hangi text parçasını temsil edeceği seçilir. Yani kullanıcı, projedeki yazım düzenine göre POZ hangi kolona, ADET hangi parçaya, CAP veya BOY hangi bölüme bağlanacak bunu kendisi tarif eder. Bu yapı, farklı ofis standartlarına sahip çizimlerde sabit kalıp yerine uyarlanabilir bir eşleme mantığı sunar.

**Otomatik ayırma (Parse) mantığı** Panelde görünen parse bölümü, tek satır içinde yazılmış birleşik ifadeleri ayırmak için kullanılır. Örneğin "2x9/20" gibi notlarda "x" ve "/" gibi karakterler ayırıcı olarak tanımlanırsa veri parçalara bölünür ve alan eşleme daha kolay yapılır. Bu, sahada veya eski projelerde sık görülen kısa donatı notlarını düzenli veriye dönüştürmek için ciddi zaman kazandırır.

**Normalize ve filtre ayarları** Araç sadece ayırmakla kalmaz; aynı zamanda farklı yazım alışkanlıklarını normalize etmeye de çalışır. Çap sembolü aliasları, boy aliasları, dahil edilecek anahtar kelimeler ve hariç tutulacak kelimeler girilebildiği için kirli text verisi daha temiz hale getirilir. Özellikle çizimde gereksiz açıklama, not veya tekrar eden kalıp ifadeler varsa bunları ayıklamak için bu bölüm değerlidir.

**Hangi işlerde faydalı?** Bu araç, text tabanlı donatı etiketleriyle çalışan ofislerde, eski arşiv projelerinde, standart dışı çizimlerde ve DMT öncesi veri temizleme sürecinde öne çıkar. Doğrudan metraj almak yerine metrajın önünü açan bir düzenleme katmanı gibi düşünülmelidir. Özellikle aynı projede farklı mühendislerin farklı yazım biçimleri kullandığı durumlarda tek tek manuel düzeltme yükünü azaltır.

Özellikler

• ✓DCL panel üzerinden POZ, ADET, CAP, ARALIK, BOY ve diğer alanları tek tek eşleyebilme
• ✓Birleşik text ifadelerini ayırıcı karakterlerle parçalayabilen parse mantığı
• ✓Çap ve boy için alias tanımlarıyla farklı yazım biçimlerini normalize edebilme
• ✓Hariç tutulacak ve dahil edilecek kelime listeleriyle text filtreleme desteği
• ✓Attribute'süz veya düzensiz text tabanlı projelerde DMT ön hazırlığını hızlandıran akış

Kullanım videosu

AutoCAD'e nasıl yüklenir ve kullanılır?

1. 1ZIP paketini aç ve dmttxt_group_final_ansi.fas ile dmttxtmap.dcl dosyalarını aynı klasörde tut
2. 2APPLOAD komutu ile dmttxt_group_final_ansi.fas dosyasını AutoCAD'e yükle
3. 3DCL dosyası bulunamazsa ilgili klasörü Support File Search Path listesine ekle
4. 4DMTTXTMAP komutu ile paneli aç
5. 5POZ, ADET, CAP, ARALIK, BOY, CARPAN, KONUM ve diğer alanlar için eşlemeyi projendeki text düzenine göre seç
6. 6Gerekirse parse ayırıcı karakterlerini tanımla ve otomatik ayırmayı etkinleştir
7. 7Çap ve boy aliaslarını, dahil/haric anahtar kelimeleri girerek text verisini normalize et
8. 8Ayarları Kaydet ile sakla; sıfırdan başlamak istersen Temizle butonunu kullan

DCL yükleme örneği

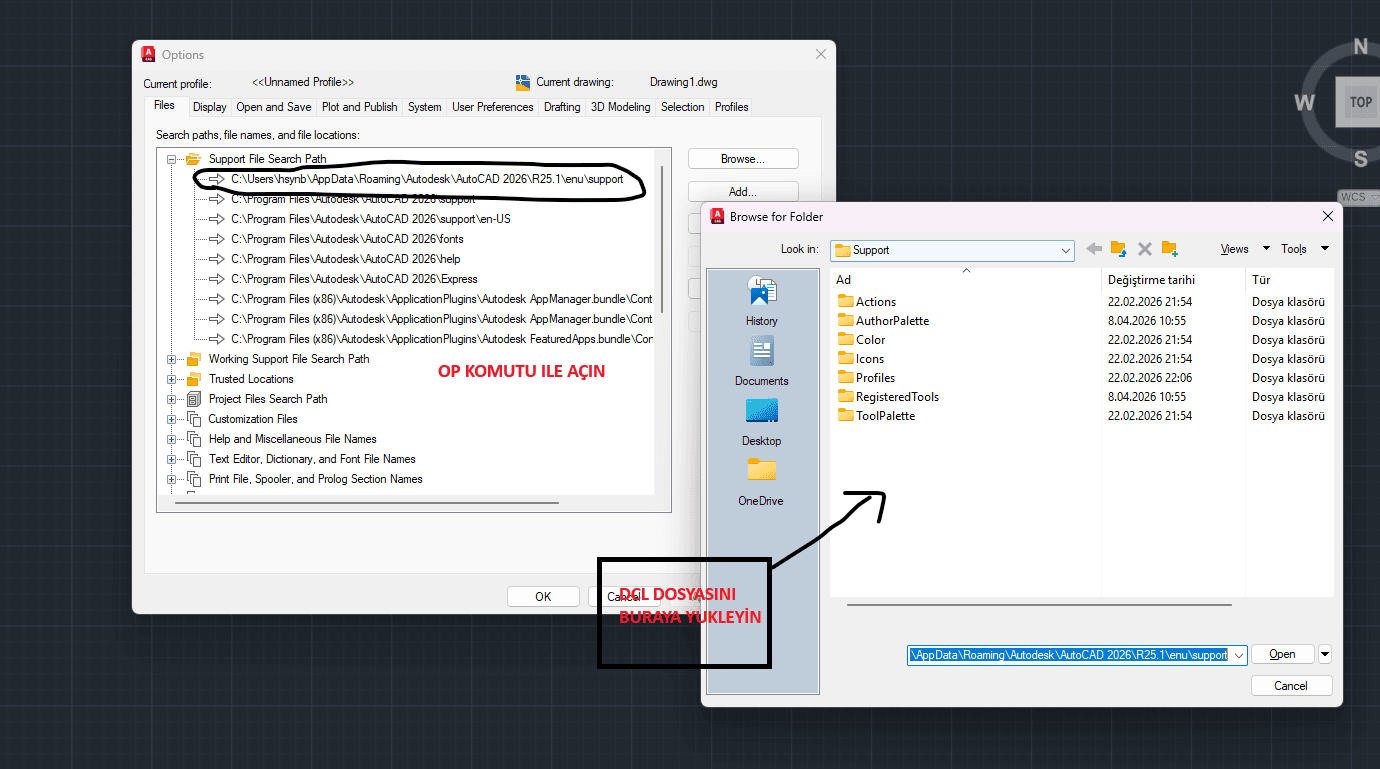

DCL dosyası bulunamazsa OP veya OPTIONS ekranını açıp Support File Search Path listesine LISP klasörünü ekleyin. Aşağıdaki görsel, DCL kullanan LSP'lerde aynı yükleme mantığını gösterir.
